2 зүү шууны хар тугалга ороомгийн RL 0608 | GETWELL
2 pin radial lead inductor feature & characteristic:
◆ Жижиг хэмжээ шууны хар тугалга төрөл.
◆ Жижиг холбох орон зай шаардлагатай.
Өндөр Q-нь ◆ Маш сайн шинж чанар
◆ багасгаж улмаар тараасан багтаамж өндөр SRF.
◆ Тусгай хар тугалга утас барилгын нээлттэй хэлхээний алдааг сэргийлдэг.
◆ PVC ханцуй эсвэл UL хоолой хучигдсан байдаг.
◆ Боломжит авто оруулах нь бэхлэгдсэн.
Radial inductor core application:
◆ телевиз болон аудио тоног төхөөрөмж.
◆ Цахилгаан холбооны төхөөрөмжүүд нь.
◆ Buzzers, дохиоллын систем.
◆ цахилгаан хангамж Switching.
◆ хамтлаг болон өндөр Q. шаардлагатай систем
◆ Бусад дуу чимээ шүүлтүүр.
Шууны ороомгийн тодорхойлолтууд
| Санал авах | Ороомгийн (ӨХ) | Q (Min) | хэмжих давтамж | SRF MHz (Мин) | DCR Ω (дээд) | DCI мА (дээд) |
| RL0608-100K | 10 ± 10% | 25 | 2.52MHz | 16.00 | 0.09 | 1300 |
| RL0608-120K | 12 ± 10% | 25 | 15.00 | 0.10 | 1100 | |
| RL0608-150K | 15 ± 10% | 25 | 13.00 | 0.11 | 1050 | |
| RL0608-180K | 18 ± 10% | 20 | 12.00 | 0.12 | 1000 | |
| RL0608-220K | 22 ± 10% | 25 | 11.00 | 0.12 | 960 | |
| RL0608-270K | 27 ± 10% | 25 | 10.00 | 0.17 | 920 | |
| RL0608-330K | 33 ± 10% | 25 | 8,80 | 0.19 | 880 | |
| RL0608-390K | 39 ± 10% | 20 | 8.40 | 0.22 | 860 | |
| RL0608-470K | 47 ± 10% | 20 | 8.20 | 0.23 | 830 | |
| RL0608-560K | 56 ± 10% | 20 | 7,90 | 0.29 | 810 | |
| RL0608-680K | 68 ± 10% | 20 | 7.00 | 0.37 | 750 | |
| RL0608-820K | 82 ± 10% | 20 | 6.50 | 0.39 | 740 | |
| RL0608-101K | 100 ± 10% | 30 | 796MHz | 5.70 | 0.44 | 710 |
| RL0608-121K | 120 ± 10% | 30 | 5.20 | 0.64 | 680 | |
| RL0608-151K | 150 ± 10% | 35 | 4,70 | 0,73 | 600 | |
| RL0608-181K | 180 ± 10% | 35 | 4.20 | 0.82 | 540 | |
| RL0608-221K | 220 ± 10% | 35 | 3.70 | 0.92 | 450 | |
| RL0608-271K | 270 ± 10% | 30 | 3.50 | 1.3 | 420 | |
| RL0608-331K | 330 ± 10% | 40 | 3.20 | 1.5 | 400 | |
| RL0608-391K | 390 ± 10% | 25 | 2.90 | 1.8 | 370 | |
| RL0608-471K | 470 ± 10% | 35 | 2.40 | 2.3 | 340 | |
| RL0608-561K | 560 ± 10% | 35 | 2.20 | 3.0 | 280 | |
| RL0608-681K | 680 ± 10% | 45 | 2.00 | 3.25 | 250 | |
| RL0608-821K | 820 ± 10% | 40 | 1.60 | 4.16 | 230 | |
| RL0608-102K | 1000 ± 10% | 80 | 252КГц | 1.50 | 4.55 | 210 |
| RL0608-122K | 1200 ± 10% | 80 | 1,40 | 5.20 | 200 | |
| RL0608-152K | 1500 ± 10% | 75 | 1.30 | 7,54 | 180 | |
| RL0608-182K | 1800 ± 10% | 80 | 1.20 | 7,54 | 160 | |
| RL0608-222K | 2200 ± 10% | 80 | 1.10 | 8,32 | 150 | |
| RL0608-272K | 2700 ± 10% | 80 | 1.00 | 9,62 | 130 | |
| RL0608-332K | 3300 ± 10% | 80 | 0.85 | 10,92 | 130 | |
| RL0608-392K | 3900 ± 10% | 80 | 0.78 | 16.12 | 100 | |
| RL0608-472K | 4700 ± 10% | 80 | 0.68 | 17,81 | 85 | |
| RL0608-562K | 5600 ± 10% | 80 | 0.62 | 20.0 | 70 | |
| RL0608-682K | 6800 ± 10% | 80 | 0.61 | 27.3 | 65 | |
| RL0608-822K | 8200 ± 10% | 80 | 0.60 | 31.2 | 60 | |
| RL0608-103K | 10000 ± 10% | 80 | 79.6KHz | 0.48 | 39.0 | 58 |
| RL0608-123K | 12000 ± 10% | 80 | 0.44 | 42.9 | 56 | |
| RL0608-153K | 15000 ± 10% | 70 | 0.35 | 65.0 | 53 | |
| RL0608-183K | 18000 ± 10% | 75 | 0.30 | 72.8 | 50 | |
| RL0608-223K | 22000 ± 10% | 80 | 0.28 | 82.6 | 46 | |
| RL0608-273K | 27000 ± 10% | 80 | 0.25 | 95.4 | 42 | |
| RL0608-333K | 33000 ± 10% | 70 | 0.23 | 135.2 | 38 | |
| RL0608-393K | 39000 ± 10% | 70 | 0.20 | 154,7 | 37 | |
| RL0608-473K | 47000 ± 10% | 70 | 0.16 | 172.9 | 35 |
Тайлбар:
1.Tolerance (J: 5%, K: 10%, L: 15%, M: 20%)
2.Customer-ийн тодорхойлолт урьж байна.

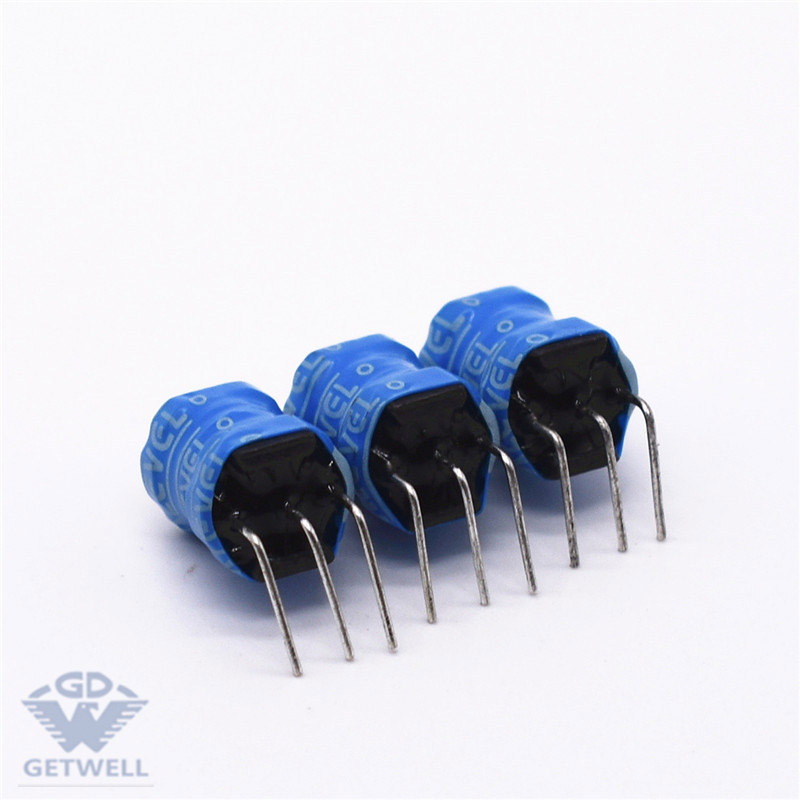

Шууны Хар тугалгатай ороомгийн зургууд
шууны сүсэг тэнхлэгийн ороомгийн

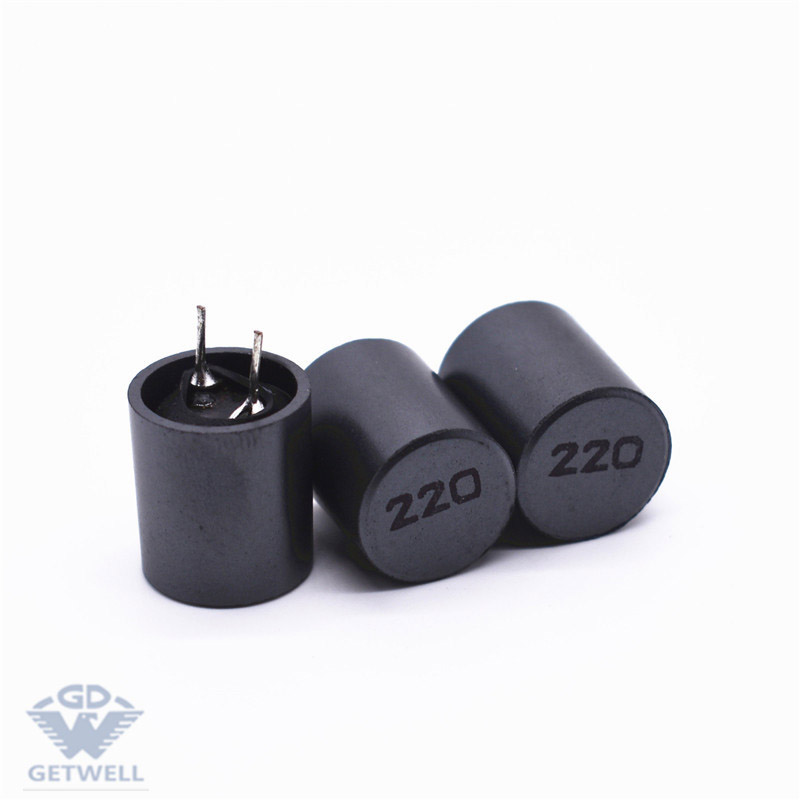

шууны цахилгаан ороомгийн

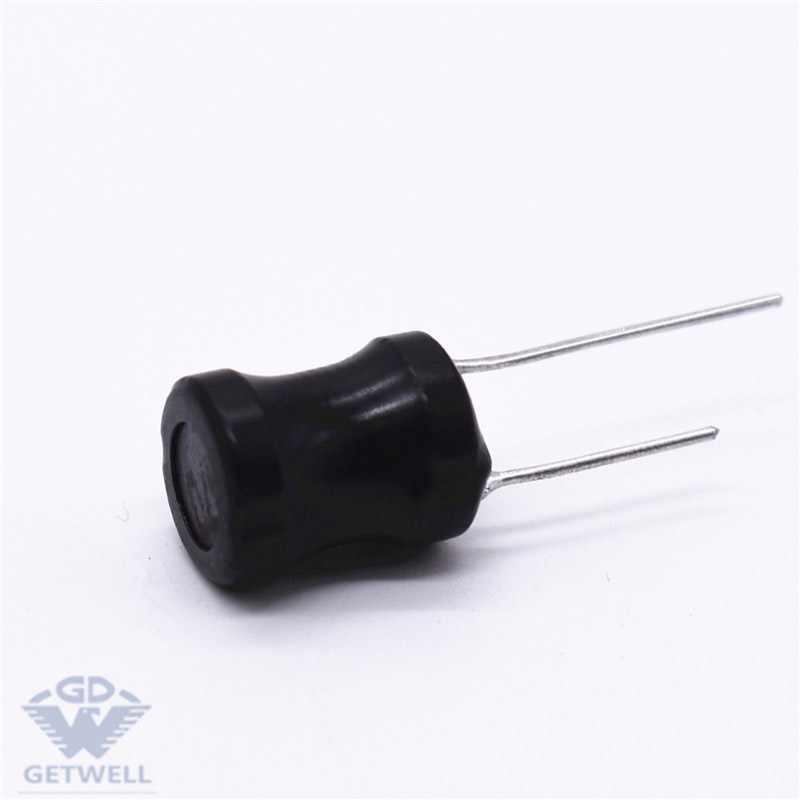

100 microhenry шууны ороомгийн
